ডিসপ্লে সিস্টেমের জন্য ০.৫ মিমি পিচ কানেক্টর সহ কাস্টম ২৮এডব্লিউজি এলভিডিএস কেবল অ্যাসেম্বলি

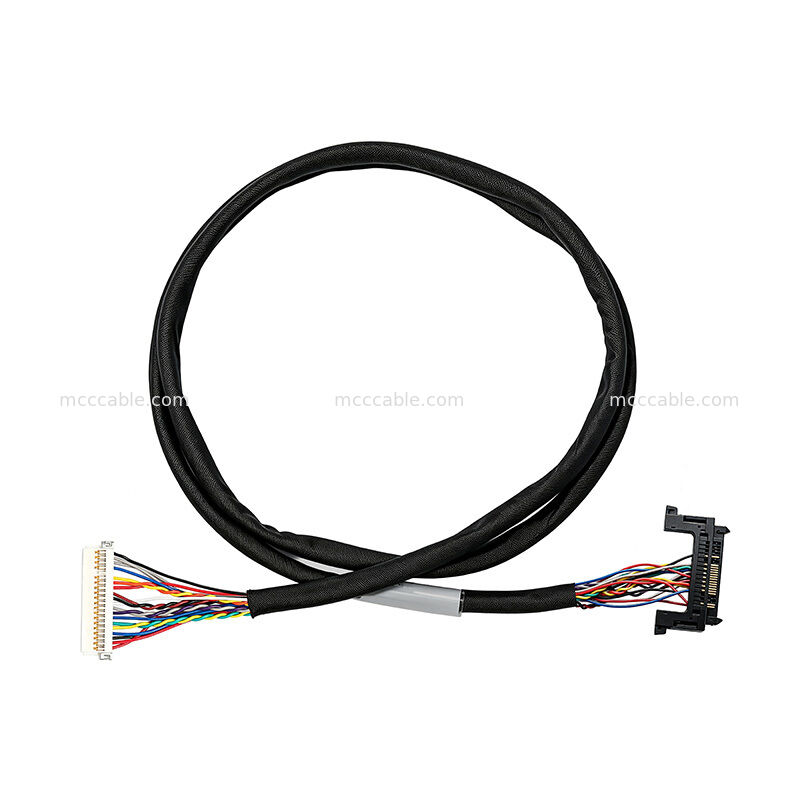

কাস্টমাইজড 28AWG LVDS ক্যাবল সমাবেশ

কাস্টম 28AWG LVDS ক্যাবল সমাবেশ উচ্চ গতির পার্থক্য সংকেত জন্য ডিজাইন করা হয়

ইলেকট্রনিক উপাদান এবং ডিসপ্লে-সম্পর্কিত সিস্টেমগুলির মধ্যে সংক্রমণ।

তারের সমাবেশটি 28 AWG UL1571 তারের এবং একটি সূক্ষ্ম-পিচ সংযোগকারী কনফিগারেশন ব্যবহার করে।

এলভিডিএস সমর্থন করার জন্য একাধিক ডিফারেনশিয়াল সিগন্যাল জোড়া ক্যাবল সমাবেশের মধ্যে সংহত করা হয়

সিগন্যাল সংযোগ।

তারের দৈর্ঘ্য প্রায় 610 মিমি (24 ইঞ্চি), সংযোগকারী এবং তারের সঙ্গে

নির্দিষ্ট প্রয়োজনীয়তা অনুযায়ী নির্মিত কনফিগারেশন।

28AWG LVDS ক্যাবল সমন্বয় স্পেসিফিকেশন

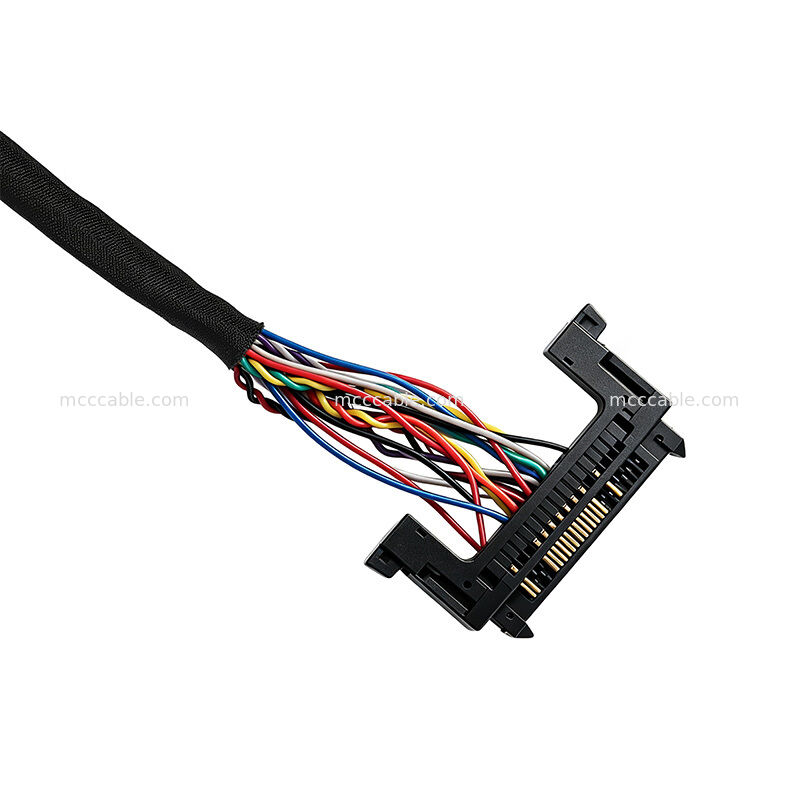

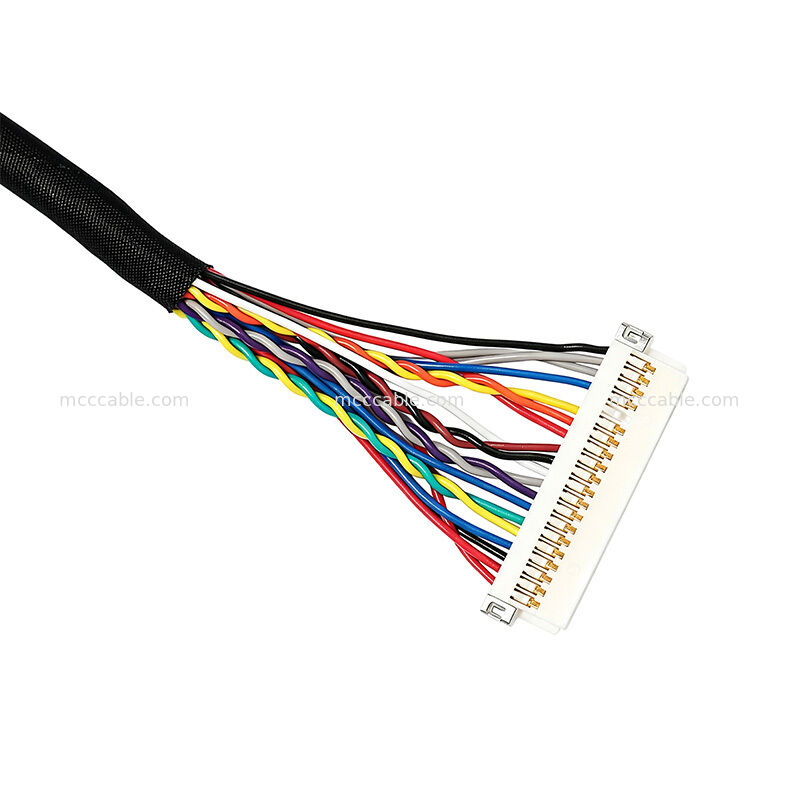

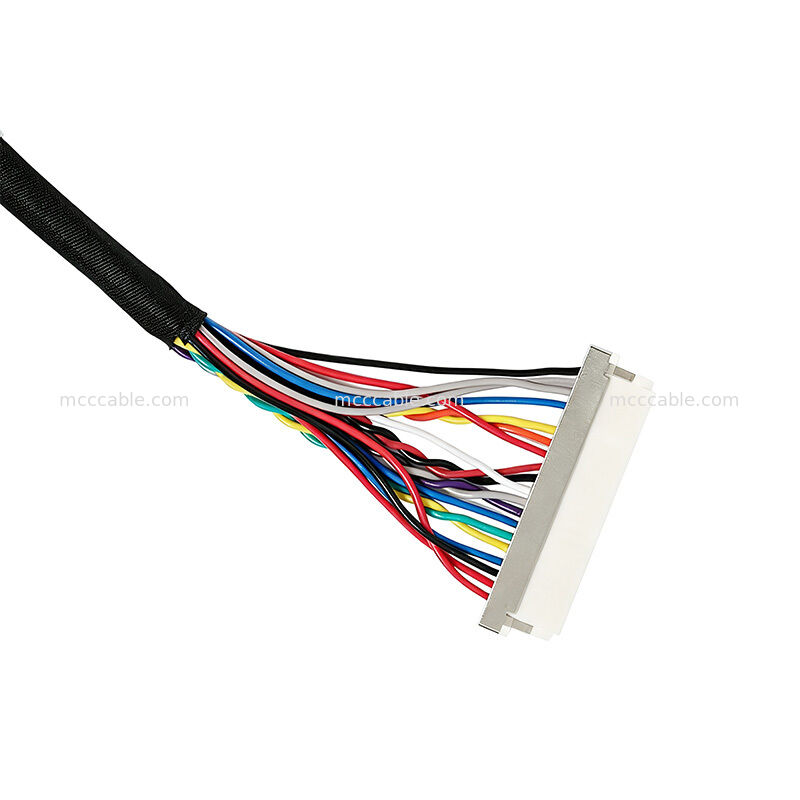

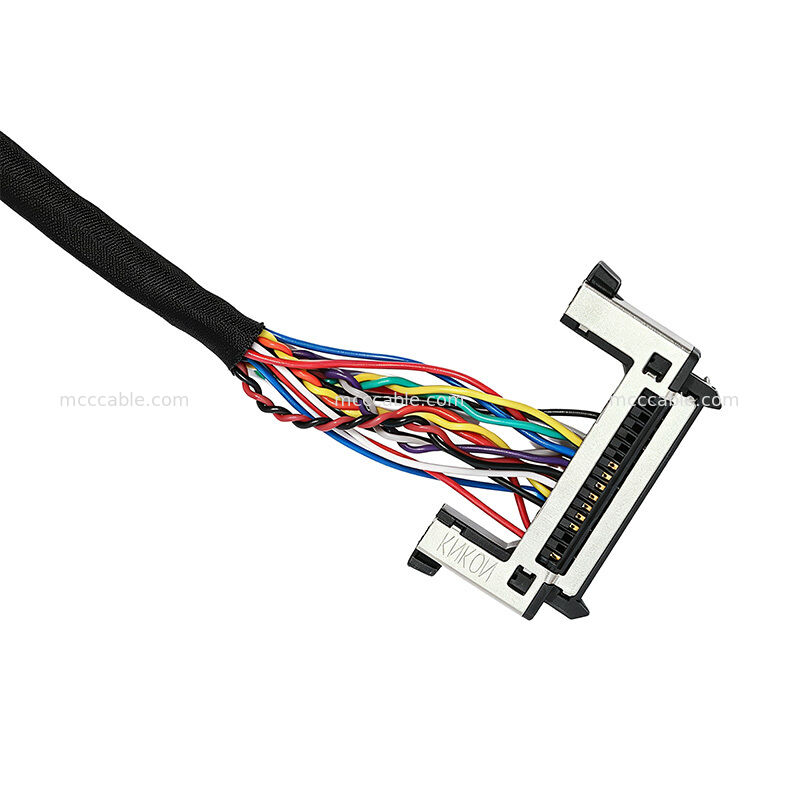

28AWG LVDS ক্যাবল ফাইন পিচ সংযোগকারী সহ

28AWG এলভিডিএস ক্যাবল সমাবেশ একটি সূক্ষ্ম-পিচ সংযোগকারী কনফিগারেশন ব্যবহার করে

কম্প্যাক্ট ইলেকট্রনিক অ্যাপ্লিকেশন।

এক সংযোগকারী একটি 0.5 মিমি পিচ, 31-পিন হাউজিং ব্যবহার করে, যখন বিপরীত পাশ একটি 20-পজিশন ব্যবহার করে

এই কনফিগারেশনটি এমন অ্যাপ্লিকেশনগুলির জন্য একটি কম্প্যাক্ট ইন্টারফেস সরবরাহ করে যেখানে সংযোগকারী

ঘনত্ব এবং ক্যাবল রুটিং স্পেস গুরুত্বপূর্ণ।

সূক্ষ্ম-পিচ সংযোগকারী কাঠামোটি কমপ্যাক্ট ইলেকট্রনিক সরঞ্জামগুলির জন্য উপযুক্ত যা একটি

মাল্টি-পিন এলভিডিএস সংযোগ।

কাস্টম LVDS ক্যাবল ওয়্যারিং কনফিগারেশন

কাস্টম LVDS ক্যাবল সমাবেশ LVDS এর জন্য একাধিক ডিফারেনশিয়াল সিগন্যাল জোড়া অন্তর্ভুক্ত করে

যোগাযোগ।

নির্দিষ্ট সিগন্যাল কনফিগারেশনে নিম্নলিখিতগুলি অন্তর্ভুক্ত রয়েছেঃ

• TX0_N / TX0_P
• TX1_N / TX1_P
• TX2_N / TX2_P
• TXCLK_N / TXCLK_P
• ভিসিসি
• জিএনডি

তারের কনফিগারেশন এছাড়াও নির্দিষ্ট সমর্থন করার জন্য একাধিক গ্রাউন্ড সংযোগ অন্তর্ভুক্ত

ইন্টারফেস কাঠামো

এই মাল্টি-জোড়া কনফিগারেশন ক্যাবল সংগঠিত প্রয়োজন অ্যাপ্লিকেশন জন্য উপযুক্ত করে তোলে

এলভিডিএস ডিফারেনশিয়াল সিগন্যাল ট্রান্সমিশন।

28AWG UL1571 এলভিডিএস ক্যাবল নির্মাণ

28AWG UL1571 ক্যাবলটি SRPVC নিরোধক সহ টিনযুক্ত তামা কন্ডাক্টর ব্যবহার করে।

প্রধান তারের স্পেসিফিকেশনগুলির মধ্যে রয়েছেঃ

• 28 AWG কন্ডাক্টর
• 7/0.127 ± 0.009 মিমি কন্ডাক্টর নির্মাণ
• প্রায় ০.৩৮ মিমি কন্ডাক্টরের রেফারেন্স ডায়মটার
• 0.60 ± 0.05 মিমি বিচ্ছিন্ন তারের বাইরের ব্যাসার্ধ
• 0.11 মিমি গড় নিরোধক বেধ
• 0.09 মিমি ন্যূনতম নিরোধক বেধ
• ৮০ ডিগ্রি সেলসিয়াস তাপমাত্রা
• ৩০ ভোল্টেজের রেটিং ভোল্টেজ

নির্দিষ্ট ক্যাবলের সর্বাধিক কন্ডাক্টর প্রতিরোধের পরিমাণ 20°C এ 239 Ω/km।

ডিসপ্লে সিস্টেমের জন্য কাস্টম LVDS ক্যাবল সমাবেশ

কাস্টম LVDS ক্যাবল সমাবেশ ইলেকট্রনিক সিস্টেমের জন্য উপযুক্ত যা প্রয়োজন

কমপ্যাক্ট মাল্টি-পিন ডিফারেনশিয়াল সিগন্যাল সংযোগ।

এর সমন্বয় 28 AWG UL1571 তারের, সূক্ষ্ম-পিচ সংযোগকারী নির্মাণ, একাধিক

এলভিডিএস ডিফারেনশিয়াল জোড়া, এবং একটি সংজ্ঞায়িত তারের দৈর্ঘ্য এটি অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত করে তোলে

যেখানে স্পেস-ইফেক্টিভ সিগন্যাল ক্যাবলিং প্রয়োজন।

সম্ভাব্য অ্যাপ্লিকেশনগুলির মধ্যে রয়েছেঃ

• প্রদর্শন ব্যবস্থা
• বৈদ্যুতিন সরঞ্জাম
• এলভিডিএস ইন্টারফেস সংযোগ
• অভ্যন্তরীণ প্রদর্শন সংকেত সংযোগ
• কম্প্যাক্ট ইলেকট্রনিক ডিভাইস
• কাস্টমাইজড সিগন্যাল ক্যাবল সমষ্টি

এলভিডিএস ক্যাবল মেশিনের গুণমান পরীক্ষা

এলভিডিএস ক্যাবল সমন্বয় নির্দিষ্ট বৈদ্যুতিক পরিদর্শন প্রয়োজনীয়তা সাপেক্ষে।

নির্দিষ্ট মানের প্রয়োজনীয়তার মধ্যে রয়েছেঃ

• ১০০% খোলা, সংক্ষিপ্ত এবং বিরতিপূর্ণ পরীক্ষা
• সর্বাধিক কন্ডাক্টর প্রতিরোধ 3 Ω
• ২০০ ভোল্ট ডিসিতে ১০ এমওএমের ন্যূনতম বিচ্ছিন্নতা প্রতিরোধ
• নির্দিষ্ট বৈশিষ্ট্যগুলির মাত্রিক পরিদর্শন
• RoHS 3.0 সম্মতি

এই পরিদর্শন প্রয়োজনীয়তা একটি ধ্রুবক বৈদ্যুতিক কর্মক্ষমতা সমর্থন এবং

সমাপ্ত ক্যাবল সমন্বয়ের জন্য উত্পাদন মান।

সিনো-মিডিয়া একটি বিশেষায়িত ক্যাবল সমাবেশ প্রস্তুতকারক। আমরা কাটিয়া প্রান্ত ব্যবহার
অটোমেশন সরঞ্জাম, উচ্চমানের কাঁচামাল, একটি শক্তিশালী মান নিশ্চিতকরণ ব্যবস্থা,
এবং একটি দক্ষ প্রযুক্তিগত দল উচ্চ মানের, কাস্টম ক্যাবল এবং হারনেস সরবরাহ করতে
আমাদের ইঞ্জিনিয়ারিং, উৎপাদন, এবং মান নিয়ন্ত্রণ
এই অনন্য উপাদানগুলির শ্রেষ্ঠত্ব নিশ্চিত করার জন্য আমাদের দলগুলি।
পণ্যের গুণমান ক্রমাগত, গ্রাহকের চাহিদা পূরণ, এবং
আমরা ব্যবহার এবং সুপারিশ উপকরণ. গ্রাহক সন্তুষ্টি আমাদের উত্সর্জন ড্রাইভ
কোম্পানির ক্রমাগত বৃদ্ধি।
