FI-RE31HL DF19-20P LVDS কেবল অ্যাসেম্বলি ওভারভিউ

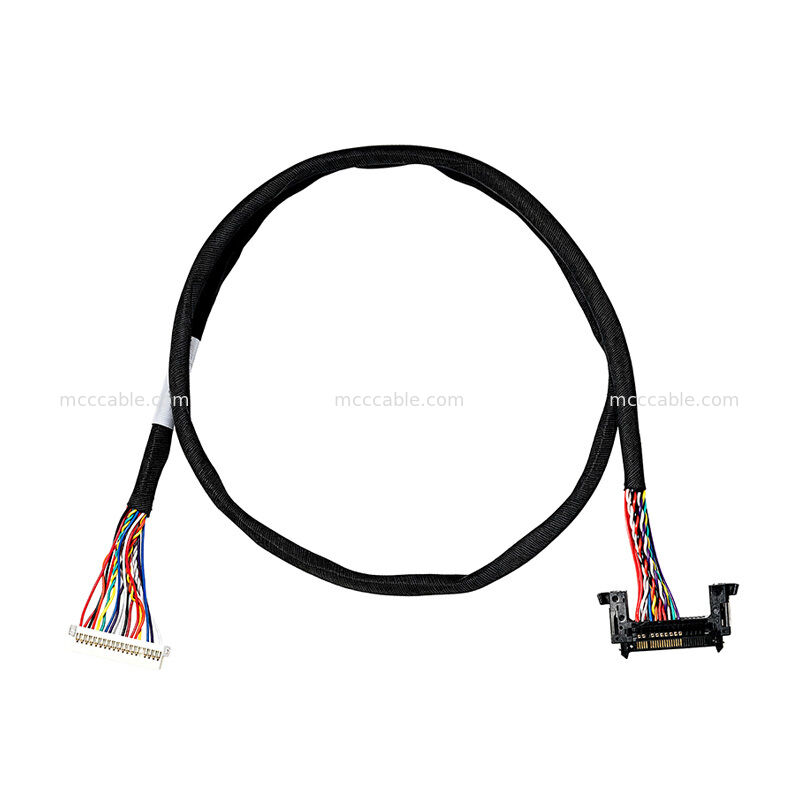

FI-RE31HL DF19-20P LVDS কেবল অ্যাসেম্বলি হল একটি কাস্টম কেবল অ্যাসেম্বলি যা
এক প্রান্তে একটি 31-পজিশন FI-RE31HL কানেক্টর এবং অন্য প্রান্তে একটি DF19-20P কানেক্টর সহ ডিজাইন করা হয়েছে।
অ্যাসেম্বলিটি 28 AWG তার ব্যবহার করে এবং প্রায় 24 ইঞ্চি (610 মিমি)
সামগ্রিক তারের দৈর্ঘ্যের জন্য নির্দিষ্ট করা হয়েছে।

কেবল অ্যাসেম্বলিটি কমপ্যাক্ট ইলেকট্রনিক সরঞ্জামের জন্য উপযুক্ত যা ম্যাচিং ইন্টারফেসগুলির মধ্যে একটি সংজ্ঞায়িত LVDS

ইন্টারকানেকশন প্রয়োজন। অঙ্কনটি ওপেন, শর্ট এবং ইন্টারমিটেন্স

পরীক্ষা, 3 ওহম পর্যন্ত কন্ডাক্টর প্রতিরোধ ক্ষমতা এবং 200 V DC তে কমপক্ষে 10 MΩ

ইনসুলেশন প্রতিরোধ ক্ষমতা নির্দিষ্ট করে।

FI-RE31HL DF19-20P কেবল অ্যাসেম্বলি স্পেসিফিকেশন

FI-RE31HL DF19-20P LVDS কেবল অ্যাসেম্বলি ডিজাইন

FI-RE31HL DF19-20P LVDS কেবল অ্যাসেম্বলি স্থান-সীমাবদ্ধ ইলেকট্রনিক সরঞ্জামের জন্য একটি কমপ্যাক্ট কানেক্টর কনফিগারেশন ব্যবহার করে।

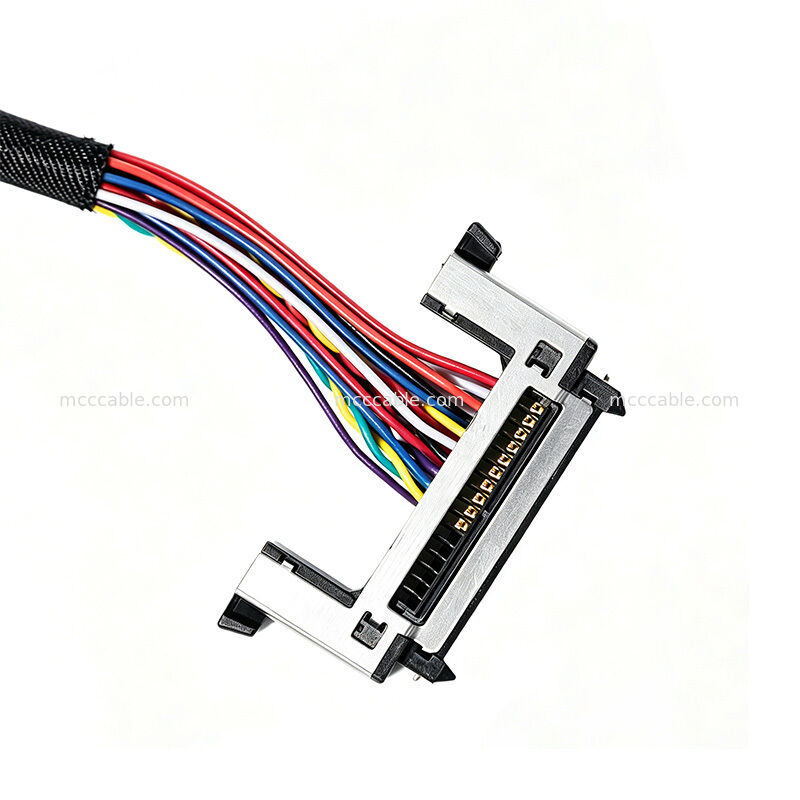

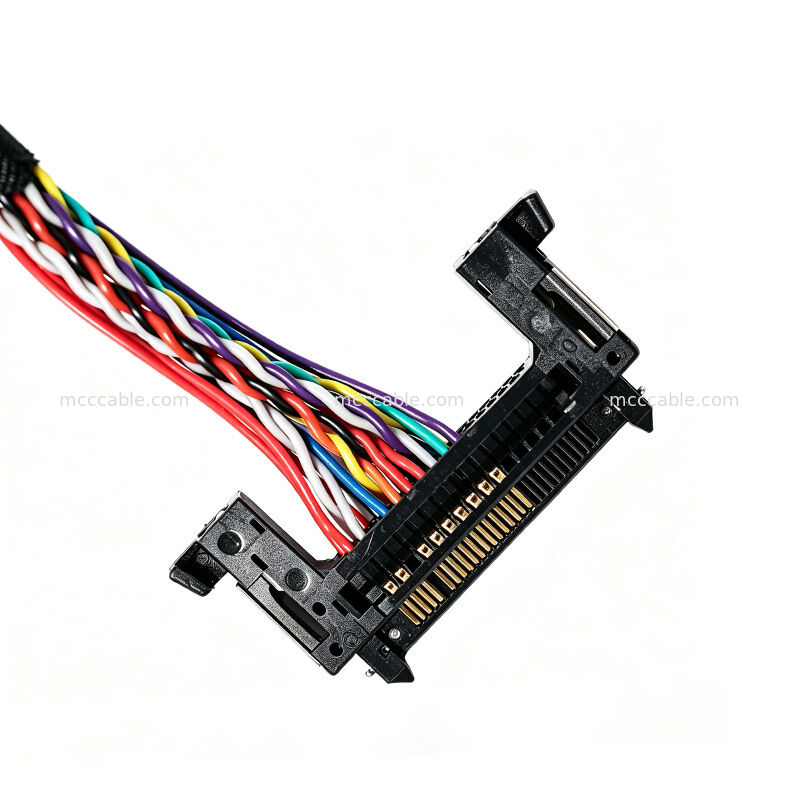

অঙ্কনে নির্দিষ্ট FI-RE31HL কানেক্টরটি 0.5 মিমি পিচ সহ একটি 31-পজিশন কানেক্টর।

স্বাধীন উপাদান রেফারেন্সগুলি FI-RE31HL কে LVDS অ্যাপ্লিকেশনগুলিতে ব্যবহৃত একটি 31-পজিশন, 0.50 মিমি পিচ কানেক্টর হিসাবেও চিহ্নিত করে।

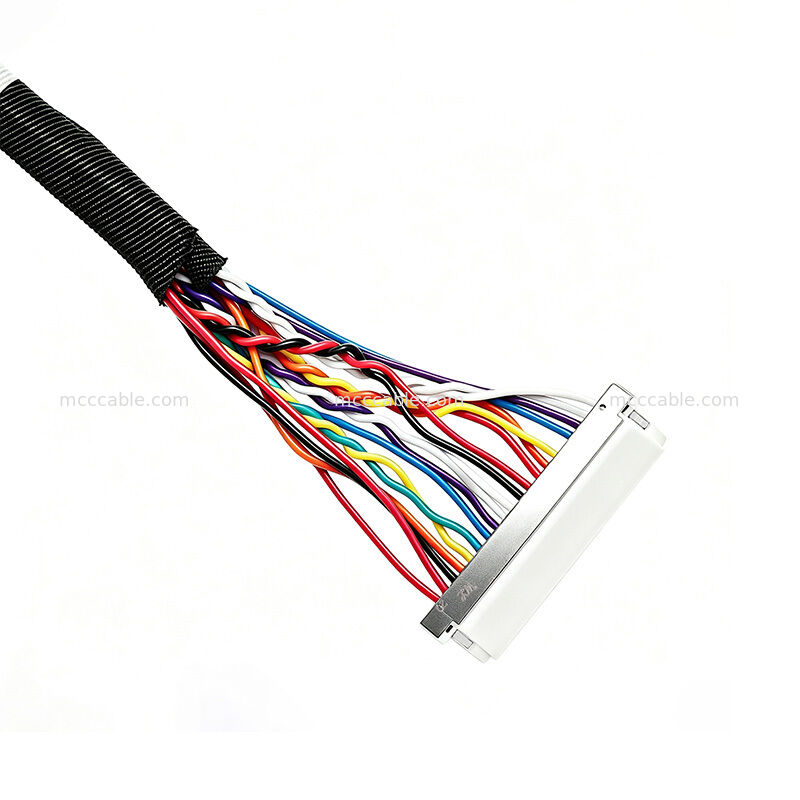

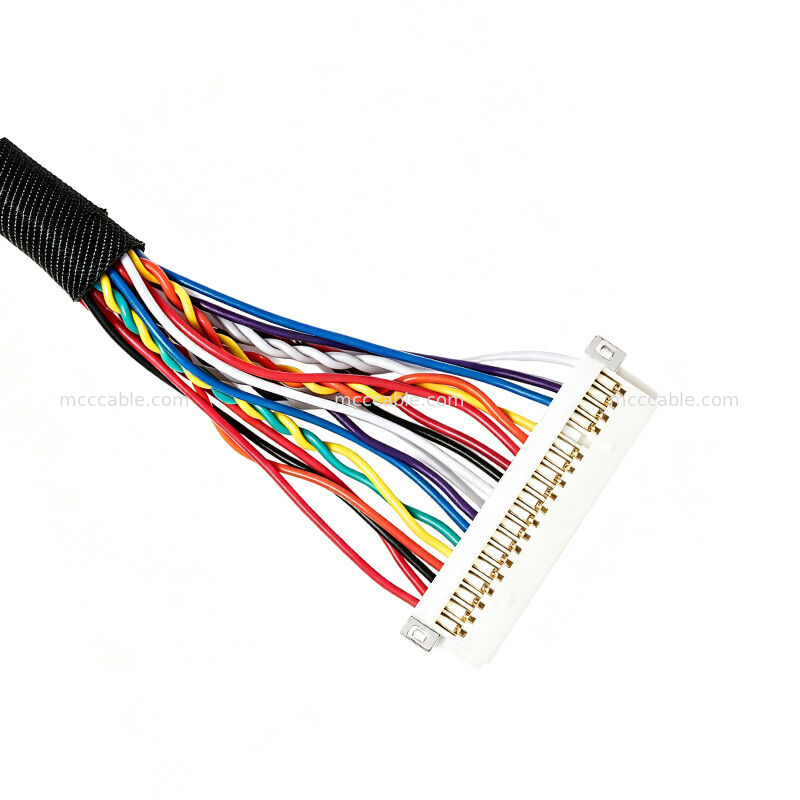

বিপরীত দিকে একটি DF19-20P কানেক্টর কনফিগারেশন ব্যবহার করা হয়।

DF19 সিরিজ হল একটি 1.0 মিমি পিচ, লো-প্রোফাইল ওয়্যার-টু-বোর্ড কানেক্টর ফ্যামিলি।

কেবল অ্যাসেম্বলিটি নির্দিষ্ট নির্মাণে কালো প্রতিরক্ষামূলক মোড়ক এবং পরিবাহী ফ্যাব্রিক টেপ অন্তর্ভুক্ত করে।

অঙ্কনটি একাধিক সংকেত এবং গ্রাউন্ড সংযোগ সহ একটি তারের ডায়াগ্রামও নির্দিষ্ট করে।

FI-RE31HL DF19-20P LVDS কেবল অ্যাসেম্বলি ইলেকট্রিক্যাল

পারফরম্যান্স

FI-RE31HL DF19-20P LVDS কেবল অ্যাসেম্বলি ইলেকট্রিক্যাল পরিদর্শন প্রয়োজনীয়তা সহ নির্দিষ্ট করা হয়েছে

যা অ্যাসেম্বলি অখণ্ডতা যাচাই করার উদ্দেশ্যে করা হয়েছে।

প্রতিটি সমাপ্ত অ্যাসেম্বলিকে 100% ওপেন, শর্ট এবং ইন্টারমিটেন্স টেস্টিং করতে হবে।

নির্দিষ্ট সর্বোচ্চ কন্ডাক্টর প্রতিরোধ ক্ষমতা হল 3 Ω, যখন ইনসুলেশন প্রতিরোধ ক্ষমতা 200 V DC টেস্টিং অবস্থার অধীনে ন্যূনতম

10 MΩ হিসাবে নির্দিষ্ট করা হয়েছে।

কেবল স্পেসিফিকেশন টিনযুক্ত তামার কন্ডাক্টর এবং সেমি-রিজিড পিভিসি ইনসুলেশনও চিহ্নিত করে।

তারের স্পেসিফিকেশন 7/0.127 মিমি এর একটি নামমাত্র কন্ডাক্টর আকার এবং 0.38 মিমি এর একটি রেফারেন্স কন্ডাক্টর OD দেয়।

FI-RE31HL DF19-20P LVDS কেবল অ্যাসেম্বলি অ্যাপ্লিকেশন

FI-RE31HL DF19-20P LVDS কেবল অ্যাসেম্বলি কমপ্যাক্ট

LVDS ইন্টারকানেকশন এবং কাস্টম কেবল অ্যাসেম্বলি কনফিগারেশন প্রয়োজন এমন অ্যাপ্লিকেশনগুলির জন্য স্থাপন করা যেতে পারে।

পণ্যের পৃষ্ঠার জন্য সম্ভাব্য অ্যাপ্লিকেশন কীওয়ার্ডগুলির মধ্যে রয়েছে:

LVDS কেবল অ্যাসেম্বলি

LVDS ডিসপ্লে কেবল

• উচ্চ গতির সংকেত কেবল
• কাস্টম কেবল অ্যাসেম্বলি
• 31 পজিশন LVDS কেবল
• 0.5 মিমি পিচ কানেক্টর কেবল
• লো প্রোফাইল কানেক্টর কেবল
• ইলেকট্রনিক সরঞ্জাম কেবল অ্যাসেম্বলি
• ডিসপ্লে ইন্টারফেস কেবল
• কাস্টম ওয়্যার হারনেস অ্যাসেম্বলি
• FI-RE31HL DF19-20P LVDS কেবল অ্যাসেম্বলি কাস্টমাইজেশন
• FI-RE31HL DF19-20P LVDS কেবল অ্যাসেম্বলি সংজ্ঞায়িত তারের দৈর্ঘ্য,

কানেক্টর কনফিগারেশন, তারের বিন্যাস এবং অ্যাসেম্বলি প্রয়োজনীয়তা অনুসারে উত্পাদিত হতে পারে।

কাস্টম কেবল অ্যাসেম্বলি প্রকল্পগুলির জন্য, গুরুত্বপূর্ণ প্যারামিটারগুলির মধ্যে তারের দৈর্ঘ্য, কানেক্টর প্রকার,

তারের গেজ, তারের রঙ, পিন অ্যাসাইনমেন্ট, টার্মিনেশন কনফিগারেশন এবং প্রতিরক্ষামূলক কেবল মোড়ক অন্তর্ভুক্ত থাকতে পারে।

সিনো-মিডিয়া একটি বিশেষ কেবল অ্যাসেম্বলি প্রস্তুতকারক। আমরা অত্যাধুনিক

অটোমেশন সরঞ্জাম, প্রিমিয়াম কাঁচামাল, একটি শক্তিশালী গুণমান নিশ্চিতকরণ ব্যবস্থা

এবং একটি দক্ষ প্রযুক্তিগত দল ব্যবহার করি উচ্চ-মানের, কাস্টম কেবল এবং হারনেস
কম্পোনেন্টগুলি অল্প পরিমাণে সরবরাহ করতে। আমাদের ইঞ্জিনিয়ারিং, উত্পাদন এবং মান নিয়ন্ত্রণ
দলগুলি এই অনন্য উপাদানগুলির শ্রেষ্ঠত্ব নিশ্চিত করে। আমাদের লক্ষ্য হল
পণ্যের গুণমান ক্রমাগত উন্নত করা, গ্রাহকের চাহিদা পূরণ করা এবং আমরা যে
উপাদানগুলি ব্যবহার করি এবং সুপারিশ করি সেগুলিতে দক্ষতা বজায় রাখা। গ্রাহকের সন্তুষ্টির প্রতি আমাদের উত্সর্গ
কোম্পানির চলমান বৃদ্ধি চালিত করে।
