উৎপত্তি স্থল:
চীন
পরিচিতিমুলক নাম:
Customization
সাক্ষ্যদান:
UL ，ISO13485 , ISO9001.2005 , ISO14001
মডেল নম্বার:

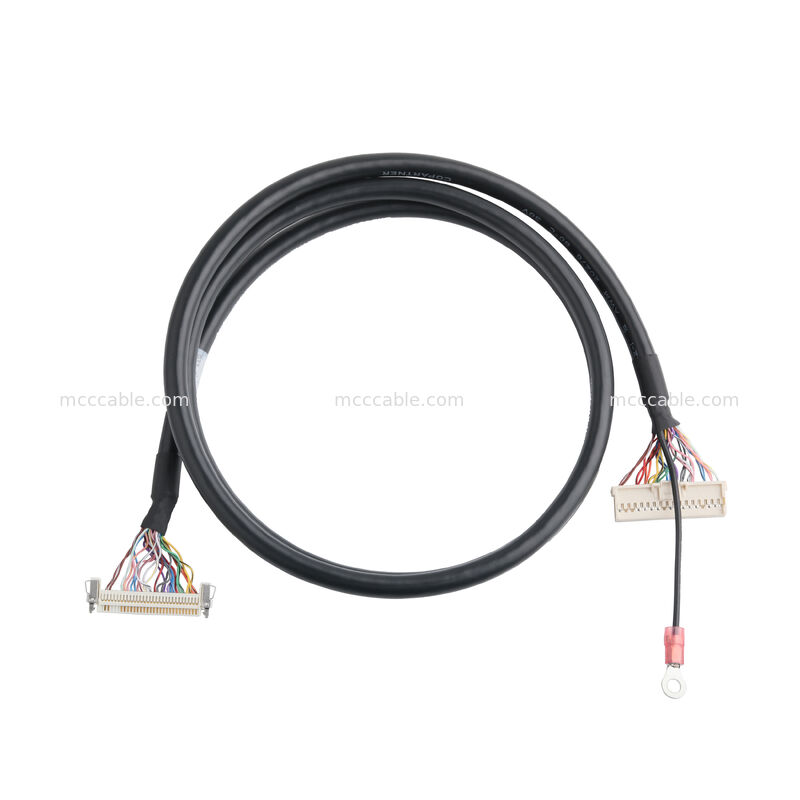

501646-3400 থেকে FI-X30HL 34Pin LVDS কেবল সমাবেশ
501646-3400 থেকে FI-X30HL 34Pin LVDS কেবল অ্যাসেম্বলি
UL20276 10 জোড়া
LVDS কেবল অ্যাসেম্বলি ওভারভিউ:
এই ডিসপ্লে কেবল অ্যাসেম্বলিটি উচ্চ-ঘনত্বের সংকেত প্রেরণের জন্য ডিজাইন করা হয়েছে
অভ্যন্তরীণ ডিসপ্লে মডিউল এবং ইলেকট্রনিক কন্ট্রোল বোর্ডের মধ্যে। কেবলটি একটি 34-পিন
কানেক্টর (501646-3400) কে একটি 30-পিন কানেক্টর (FI-X30HL) এর সাথে সংযুক্ত করে, নির্ভরযোগ্য
মাল্টি-চ্যানেল সংকেত প্রেরণ সক্ষম করে ডিসপ্লে সিস্টেমে।
হার্নেসটি 10 টি টুইস্টেড সিগন্যাল পেয়ার সহ UL20276 মাল্টি-কোর কেবল ব্যবহার করে, যা
স্থিতিশীল সংকেত অখণ্ডতা এবং হ্রাসকৃত ইলেক্ট্রোম্যাগনেটিক হস্তক্ষেপ প্রদান করে উচ্চ-ঘনত্বের ডেটা
প্রেরণের জন্য।
রিং টার্মিনাল গ্রাউন্ডিং সহ একটি ডেডিকেটেড ড্রেন ওয়্যার কেবল অ্যাসেম্বলিতে একত্রিত করা হয়েছে
শিল্ডিং পারফরম্যান্স এবং সিস্টেম গ্রাউন্ডিং নির্ভরযোগ্যতা উন্নত করতে।
কেবল অ্যাসেম্বলিটি সাধারণত ডিসপ্লে মডিউল, শিল্প সরঞ্জাম,
এমবেডেড সিস্টেম এবং কন্ট্রোল ইলেকট্রনিক্সে ব্যবহৃত হয় যেখানে বোর্ড এবং ডিসপ্লে ইউনিটগুলির
মধ্যে স্থিতিশীল সংকেত প্রেরণ প্রয়োজন।
OEM এবং ODM কেবল অ্যাসেম্বলি উত্পাদন পরিষেবাগুলি গ্রাহকের অঙ্কন বা প্রযুক্তিগত
প্রয়োজনীয়তা অনুসারে সমর্থিত।
LVDS কেবল অ্যাসেম্বলি নির্মাণ:
কানেক্টর এ
কানেক্টর বি
কেবল কাঠামো
গ্রাউন্ড সংযোগ
কেবল সুরক্ষা
সমস্ত কাঠামোগত বিবরণ অনুমোদিত ইঞ্জিনিয়ারিং অঙ্কন অনুসরণ করে।
LVDS কেবল অ্যাসেম্বলি বৈদ্যুতিক ডেটা:
| আইটেম | স্পেসিফিকেশন |
|---|---|
| কেবল প্রকার | ডিসপ্লে কেবল অ্যাসেম্বলি |

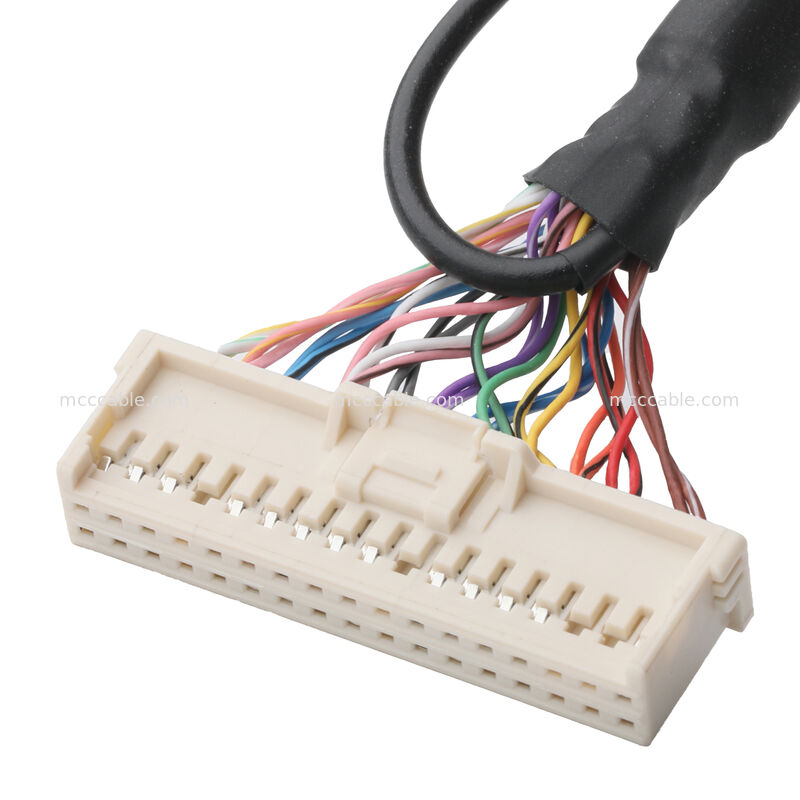

| কানেক্টর এ | 501646-3400 34 পিন |

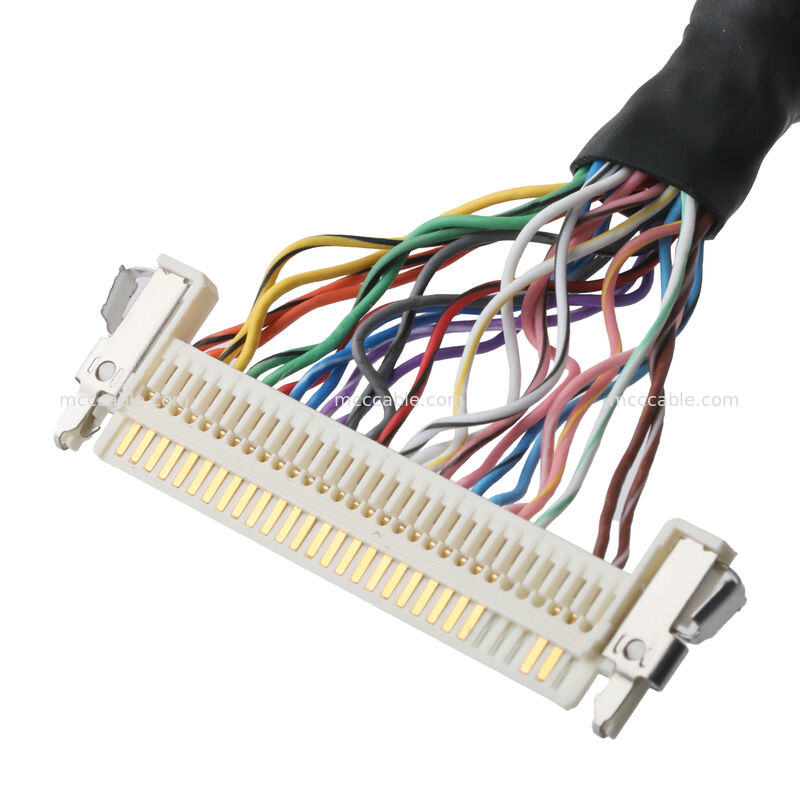

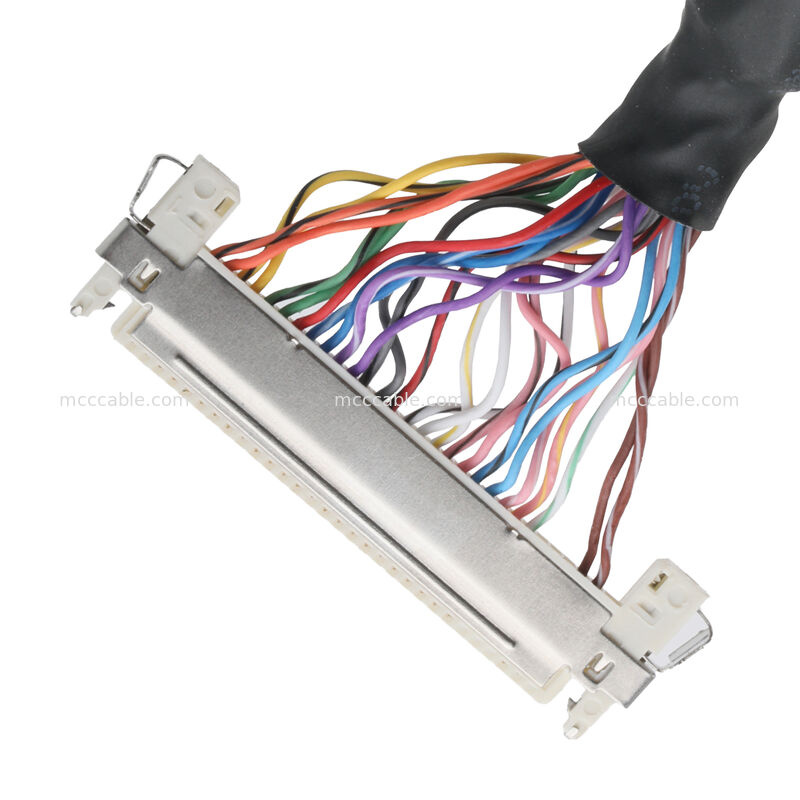

| কানেক্টর বি | FI-X30HL 30 পিন |
| কেবল স্ট্যান্ডার্ড | UL20276 |
| সিগন্যাল পেয়ার | 10 টুইস্টেড পেয়ার |
| সিগন্যাল ওয়্যার গেজ | 28 AWG |
| গ্রাউন্ড ওয়্যার | UL1007 20 AWG |
| কেবল দৈর্ঘ্য | 1143 মিমি |
| শিল্ডিং | ড্রেন ওয়্যার গ্রাউন্ড |
| অ্যাসেম্বলি প্রকার | হাই ডেনসিটি সিগন্যাল কেবল |
LVDS কেবল অ্যাসেম্বলি অ্যাপ্লিকেশন:
এই ডিসপ্লে কেবল অ্যাসেম্বলিটি বিভিন্ন সিস্টেমে ইলেকট্রনিক মডিউলগুলির মধ্যে সংকেত
প্রেরণের জন্য উপযুক্ত, যার মধ্যে রয়েছে:
কেবলটি ডিসপ্লে ইন্টারফেস এবং সিস্টেম কন্ট্রোল বোর্ডগুলির মধ্যে স্থিতিশীল
হাই-ডেনসিটি সিগন্যাল রাউটিং সরবরাহ করে।
LVDS কেবল অ্যাসেম্বলি কাস্টমাইজেশন:
এই ডিসপ্লে কেবল অ্যাসেম্বলিটি প্রকল্পের প্রয়োজনীয়তা অনুসারে কাস্টমাইজ করা যেতে পারে,
লেবেলিং বা সনাক্তকরণ
OEM এবং ODM কেবল অ্যাসেম্বলি উত্পাদন পরিষেবাগুলি সমর্থিত।
