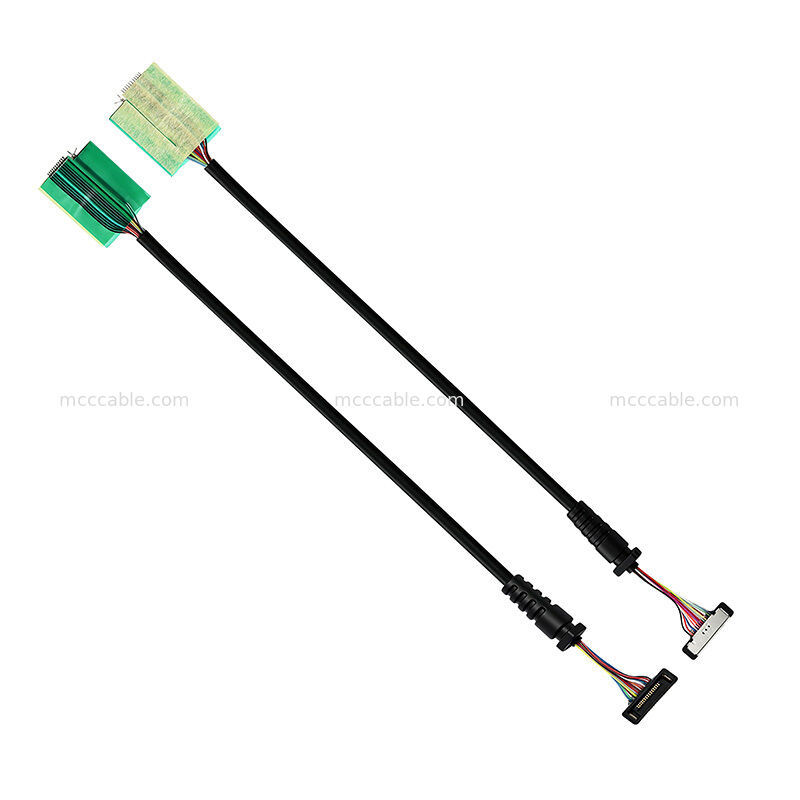

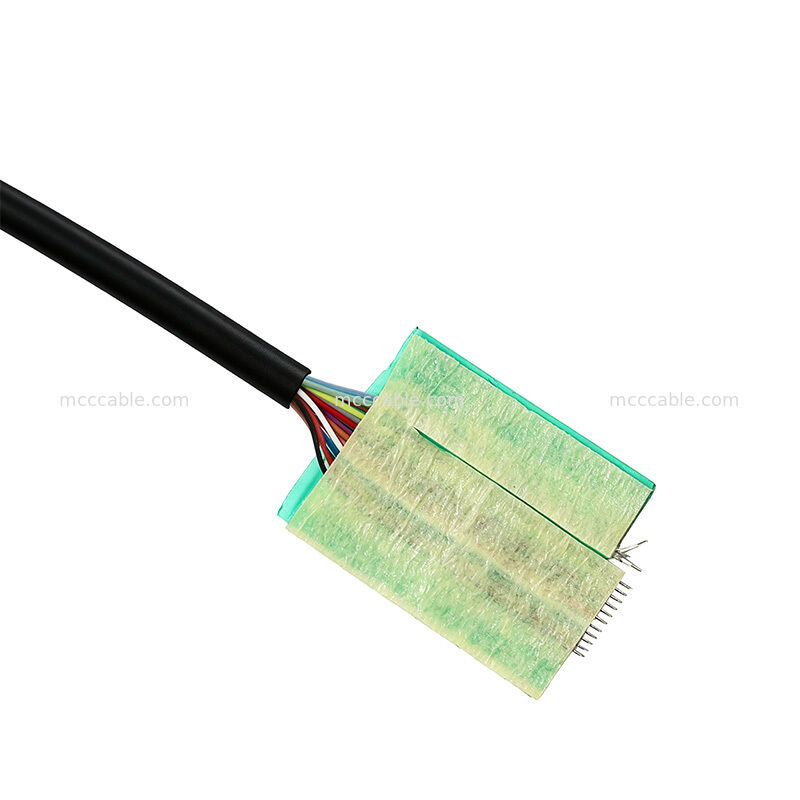

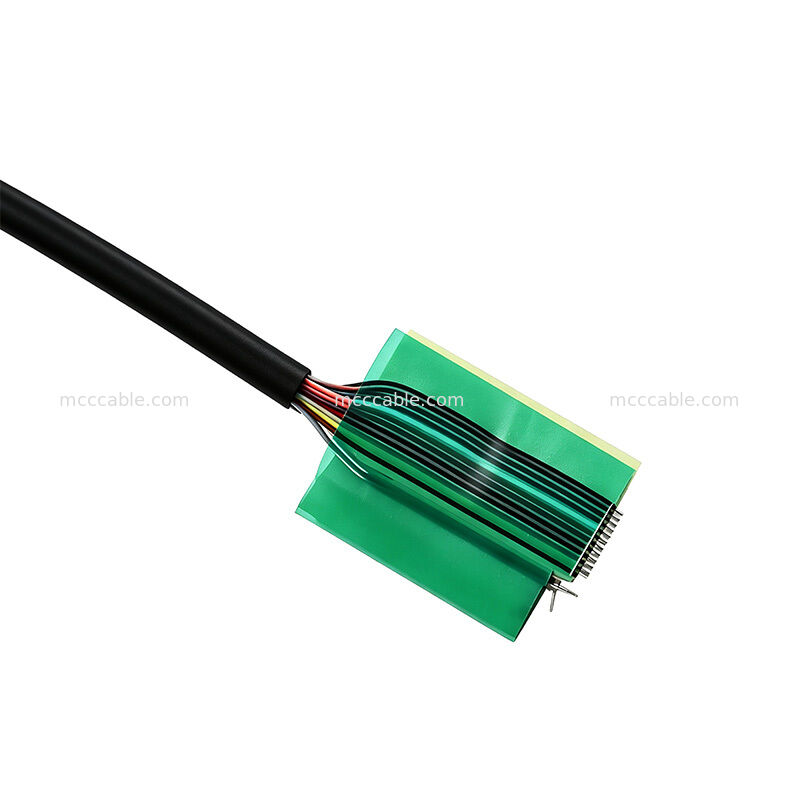

20373-R14T-06 14C অতি সূক্ষ্ম মাইক্রো কোএক্সিয়াল ক্যাবল সমাবেশ

20373-R14T-06 14C মাইক্রো কোএক্সিয়াল ক্যাবল সমাবেশ একটি কম্প্যাক্ট কাস্টম ক্যাবল

14 টি কন্ডাক্টর এমসিসি কোঅক্সিয়াল কাঠামোর সাথে ডিজাইন করা সমাবেশ। তারের কনফিগারেশন

২ × ৪২ AWG এবং ১২ × ৩৬ AWG কন্ডাক্টর একত্রিত করে, ৫০Ω MCC কোঅক্সিয়াল

কমপ্যাক্ট সিগন্যাল ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য নির্মাণ।

একটি সমাপ্ত তারের দৈর্ঘ্য 150 ± 5 মিমি এবং একটি মোট তারের ব্যাসার্ধ সঙ্গে

2.10 ± 0.20 মিমি, এই অতি সূক্ষ্ম মাইক্রো কোঅক্সিয়াল তারের সমাবেশ অ্যাপ্লিকেশন জন্য উপযুক্ত

যেখানে কমপ্যাক্ট ক্যাবল রুটিং এবং একটি ছোট ক্যাবল প্রোফাইল গুরুত্বপূর্ণ।

20373-R14T-06 মাইক্রো কোএক্সিয়াল ক্যাবল সমাবেশ কাঠামো

20373-R14T-06 ক্যাবল সমাবেশ একটি 14C MCC সমাক্ষ কনফিগারেশন ব্যবহার করে

2 × 42 AWG এবং 12 × 36 AWG কন্ডাক্টর. 42 AWG MCC সমাক্ষ তারের হয়

50Ω সমাক্ষ তারের হিসাবে নির্দিষ্ট করা হয়, যখন 36 AWG তারগুলি পৃথক কন্ডাক্টর হিসাবে ব্যবহৃত হয়

ক্যাবল সমন্বয়ের ভিতরে।

ক্যাবল সমন্বয় এছাড়াও নির্দিষ্ট ক্যাবল জন্য ইউভি আঠালো 8806 এইচএফ আরপি অন্তর্ভুক্ত

সমাপ্তি প্রক্রিয়া।

20373-R14T-06 14C ক্যাবল স্পেসিফিকেশন

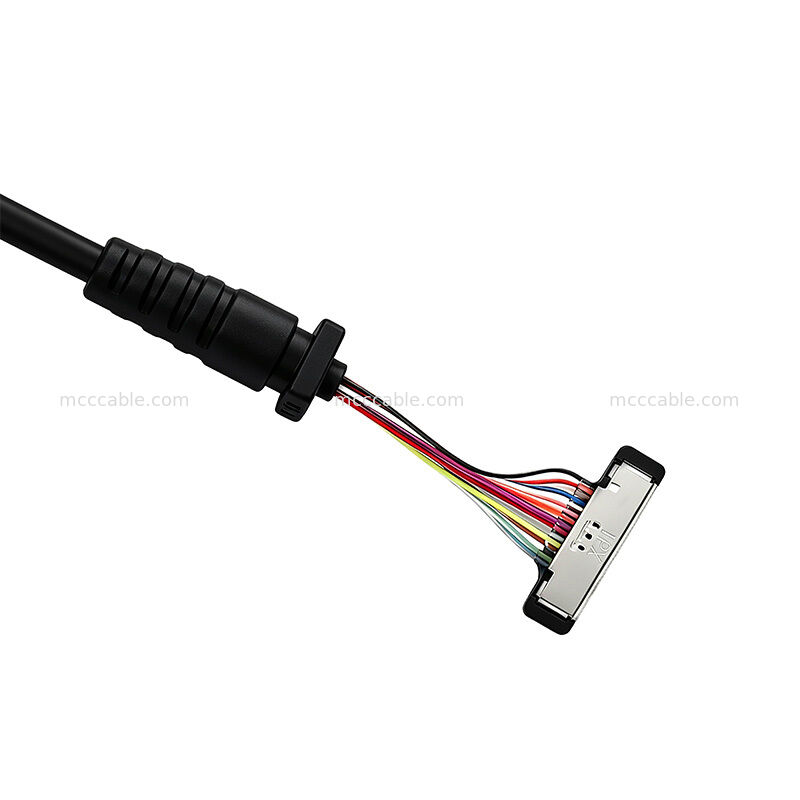

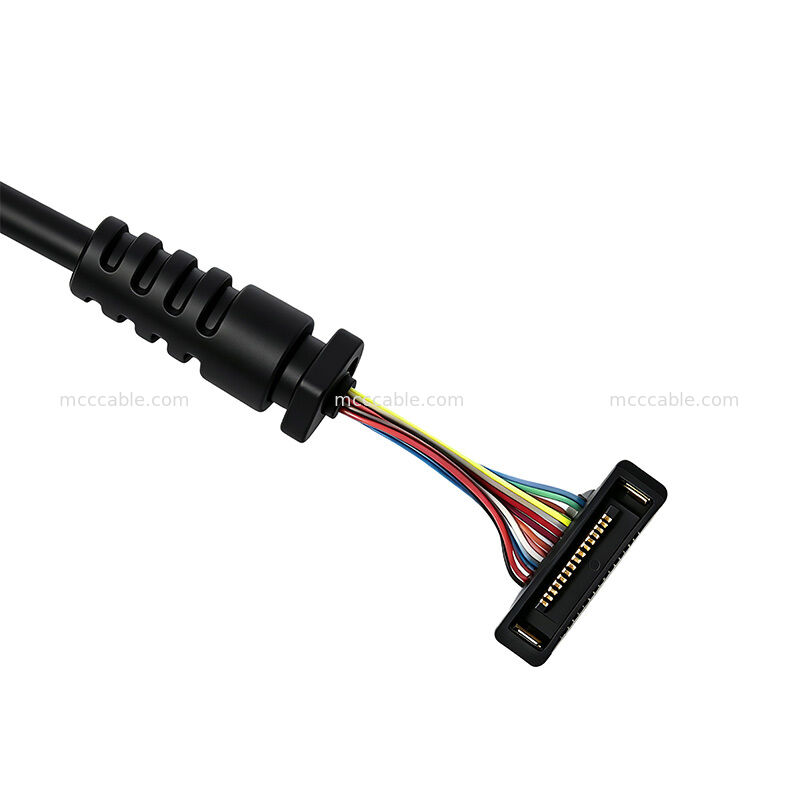

20373-R14T-06 সংযোগকারী কনফিগারেশন

নির্দিষ্ট সংযোগকারী কনফিগারেশনে প্লাগ হাউজিং এবং প্লাগ শেল সমন্বয় অন্তর্ভুক্ত।

P1 এর জন্য চিহ্নিত সংযোগকারী উপাদানগুলি হলঃ

• প্লাগ হাউজিং সমাবেশঃ 20373-R14T-06

• প্লাগ শেল-এঃ 2182-014-03

নির্দিষ্ট সমাপ্তি প্রক্রিয়া প্রতিটি coaxial তারের ঢাল শেষ করা প্রয়োজন

সংযোজক শেলঃ সংযোজকের লেজটিও 1 ¢ 2 মিমি ইউভি আঠালো কভারেজের সাথে নির্দিষ্ট করা হয়েছে।

20373-R14T-06 বৈদ্যুতিক কর্মক্ষমতা

20373-R14T-06 ক্যাবল সমন্বয় একটি সর্বাধিক কন্ডাক্টর প্রতিরোধের 3.0 Ω সঙ্গে নির্দিষ্ট করা হয়

এবং নির্দিষ্ট পরীক্ষার অবস্থার অধীনে 10 MΩ এর একটি বিচ্ছিন্নতা প্রতিরোধের।

উত্পাদন প্রয়োজনীয়তা এছাড়াও 100% খোলা, সংক্ষিপ্ত এবং intermittent পরীক্ষা যাচাই করতে অন্তর্ভুক্ত

বৈদ্যুতিক ধারাবাহিকতা এবং সমাবেশের গুণমান।

20373-R14T-06 তারের মাত্রা

স্ট্যান্ডার্ড কনফিগারেশনের একটি ক্যাবল দৈর্ঘ্য 150 ± 5 মিমি এবং একটি মোট ক্যাবল ব্যাসার্ধ আছে

2.10 ± 0.20 মিমি।

কম্প্যাক্ট 14C মাইক্রো কোঅক্সিয়াল নির্মাণ অ্যাপ্লিকেশন জন্য একটি ছোট ক্যাবল প্রোফাইল বজায় রাখতে সাহায্য করে

সীমিত রাউটিং স্পেসে একাধিক সিগন্যাল কন্ডাক্টর প্রয়োজন।

20373-R14T-06 কাস্টম ক্যাবল সমাবেশ অ্যাপ্লিকেশন

20373-R14T-06 মাইক্রো কোঅক্সিয়াল ক্যাবল সমন্বয় কমপ্যাক্ট ইলেকট্রনিক সরঞ্জাম জন্য উপযুক্ত

এবং সিগন্যাল ট্রান্সমিশন অ্যাপ্লিকেশনের জন্য মাল্টি-কন্ডাক্টর কোঅক্সিয়াল ক্যাবল কনফিগারেশন প্রয়োজন।

14C কাঠামো, 50Ω MCC সমাক্ষ তারের, কম্প্যাক্ট 2.10 মিমি নামমাত্র তারের ব্যাসার্ধ এবং

কাস্টম 150 মিমি তারের দৈর্ঘ্য এই কনফিগারেশন স্থান-সংকুচিত তারের জন্য উপযুক্ত করতে

রুটিং এবং কাস্টমাইজড ইলেকট্রনিক ইন্টারকানেকশন প্রয়োজনীয়তা।
